3. การแบ่งประเภทของสายไฟฟ้า สายไฟฟ้าสามารถแบ่งออกได้ 2 ประเภท คือ
ก. สายไฟฟ้าที่มีฉนวนห่อหุ้ม สายไฟฟ้าชนิดนี้มีใช้งานกันมากตามอาคารบ้านเรือน
และอุปกรณ์ไฟฟ้าหลาย ๆ ชนิด สายไฟฟ้าที่มีฉนวนห่อหุ้มยังมีหลายชนิดได้แก่
- สายไฟฟ้าที่ห่อหุ้มภายนอกด้วยด้ายถัก ได้แก่ สายไฟฟ้าที่ห่อหุ้มด้วยยาง แต่
ภายนอกจะถักด้ายห่อหุ้มอีกชั้นหนึ่ง ใช้กับเตารีดและเครื่องให้ความร้อน
- สายหุ้มยาง เป็นสายไฟฟ้าที่หุ้มด้วยยางที่มีทั้งแบบธรรมดาและแบบทนความร้อน
สายไฟฟ้าแบบนี้จะเปื่อยและเสื่อมคุณภาพเร็ว ปัจจุบันไม่ค่อยนิยมใช้งาน
- สายหุ้ม PVC ชนิดนี้มีความทนทานต่อดินฟ้าอากาศ ไม่ติดไฟ ทนความร้อน
แข็งเหนียว ไม่เปื่อยง่าย นิยมใช้งานมากที่สุด
- สายหุ้มพลาสติกธรรมดา เป็นสายอ่อนเส้นเล็ก ภายในมีหลายเส้น เป็นสายไฟ
ที่ไม่ถาวร ติดไฟได้ง่าย
- สายเดี่ยว เป็นสายไฟฟ้า 1 เส้น มี 1 แกน ใช้เดินทั้งภายในและภายนอกอาคาร
สายไฟฟ้าชนิดนี้ ถ้าเดินในอาคารนิยมใช้ร้อยในท่อแล้วยึดท่อกับผนัง หรือฝังท่อในเสาหรือพื้น
บางครั้งก็นำมาใช้เดินภายนอกอาคาร การเดินสายเดี่ยวนี้ไม่นิยมเดินตีคลิป แต่จะเดินในท่อ
หรือวางรางเหล็กเสมอ หรือยึดติดกับผนังโดยใช้ประกับยึดเป็นช่วง ๆ ดังแสดงในรูป
- สายคุ่ เป็นายไฟฟ้าที่ใช้เดินภายในอาคาร เป็นสายไฟฟ้าชนิด 1 เส้นมี 2 แกน
หรือาจทำพิเศษให้มี 3 แกน โดยมีสายดินอีก 1 แกน ดังแสดงในรูป

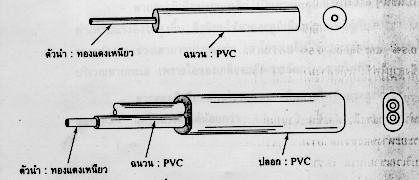

สายเดี่ยวและสายคู่

- สายเคเบิลใต้ดิน เป็นสายไฟฟ้าชนิดที่มีฉนวน PVC หุ้มลวดทองแดงอยู่แล้ว
ยังมีฉนวนหุ้มภายนอกอีกชั้นหนึ่ง ดังแสดงในรูป

สายเคเบิลใต้ดิน

- สายเคลือบน้ำยาหรือสายอีนาเมล เป็นสายเปลือยที่เคลือบน้ำยาเคมี ใช้งาน
กันมากในงานพันขดลวดไดนาโม มอเตอร์ หม้อแปลง ฯลฯ
- สายที่มีเปลือกโลหะหุ้ม นิยมใช้ฝังเข้ากับผนังตึก สายไฟฟ้าชนิดนี้มีราคาแพง
ข. สายไฟฟ้าที่ไม่มีฉนวนห่อหุ้มภายนอก ใช้เป็นสายไฟฟ้าแรงสูงที่เชื่อมโยงระหว่าง
เขื่อนกับสถานีจ่ายไฟหรือเชื่อมโยงระหว่างจังหวัดต่าง ๆ สายเปลือยสามารถจุกระแสไฟฟ้า
ได้มากกว่าสายหุ้มฉนวนที่มีขนาดและพื้นที่เท่ากันได้เกือบเท่าตัว เนื่องจากขึงไว้ในที่สูงและ
มีลมพัดผ่านตลอดเวลา เป็นการระบายความร้อนให้กับสายไฟฟ้า ทำให้สายไฟฟ้าไม่เกิด
ความร้อน สายเปลือยใช้กับระบบไฟแรงสูงที่มีแรงดัน 11 กิโลโวลต์ขึ้นไป สายเปลือยที่นิยม
ใช้งานได้แก่ สายอะลูมิเนียม เพราะมีน้ำหนักเบาและราคาถูก มีอยู่หลายชนิดได้แก่
- สายอะลูมิเนียมล้วน ทำจากเส้นลวดอะลูมิเนียมล้วนขนาดเท่า ๆ กัน พันตีเกลียว
เป็นชั้น ๆ สายไฟฟ้าชนิดนี้รับแรงดึงได้ต่ำมาก จึงไม่สามารถขึ้งสายไฟให้มีระยะห่างมาก ๆ ได้
- สายอะลูมิเนียมผสม เป็นสายไฟที่มีส่วนผสมของอะลูมิเนียม 99% แมกนีเซียม
0.5% และซิลิคอน 0.5% มีความเหนียวและสามารถรับแรงดึงได้สูงกว่าอะลูมิเนียมล้วน ใช้
ขึ้งสายไฟที่มีระยะห่างมาก ๆ ใช้ในงานเดินสายไฟบริเวณชายทะเล
- สายอะลูมิเนียมแกนเหล็ก เป็นสายอะลูมิเนียมตีเกลียวที่มีสายเหล็กอยู่ตรงกลาง
ทำให้รับแรงดึงได้สูงขึ้น จึงนิยมใช้สายอะลูมิเนียมแกนเหล็กกับสายงานสายส่งไฟฟ้าแรงสูงที่มี
ระยะห่างของช่วงเสายาวมาก ๆ เช่น เสาโครงเหล็ก สายอะลูมิเนียมแกนเหล็กจะไม่ใช้งานใน
บริเวณชายทะเล เพราะไอของเกลือจะเกิดการกัดกร่อนสายไฟฟ้า ทำให้อายุการใช้งานสั้นลง
- สายอะลูมิเนียมแกนโลหะผสม เป็นสายไฟฟ้าแรงสูงที่คล้ายกับสายอะลูมิเนียม
แกนเหล็ก แต่รับแรงดึงได้น้อยกว่า
